KPI - ključni pokazatelji efikasnosti procesa
KPI indikatori nude instantan i brz pregled efikasnosti procesa.
Karakteristike KPI indikatora:
Princip rada KPI indikatora
Oblik
KPI indikatori definisani su u absolutnom (OK/NOK, 0-100, True/False, Uslov ispunjen,...) ili u relativnom (50/100, 50%,...) obliku nekog parametra proizvodnog procesa.
Svrha
KPI indikatori daju nam brzu informaciju o tome da li je proces efikasan, da li su količine postignute, da li su nivoi protoka preniski i slično.
Osnovni KPI indikatori
Ako želimo KPI indikatore da uspostavimo za pojedinačne mašine ili za manji broj mašina, efikasno rešenje je primena modema Ewon Flexy.
Napredni KPI indikatori
Ako želimo KPI indikatore i prilagodljive kontrolne panele da uspostavimo za čitav proizvodni pogon ili objekat, efikasno rešenje je modul KPIWorX u sklopu ICONICS Scade.
Osnovni KPI indikatori
Osnovni KPI indikatori u sklopu modema Ewon Flexy nude prikaz do 6 KPI indikatora za svaku povezanu mašinu. Namenjeno za mašino graditelje i sistem integratore, koji žele instantan pregled efikasnosti mašina/procesa, kao i za manje proizvodne kompanije sa ograničenim sredstvima za digitalizaciju.
- Za uspostavljanje KPI indikatora potrebno je namestiti Ewon Flexy na uredjaj/PLC kontroler koji nudi daljinsko prikupljanje podataka iz udaljene mašine.

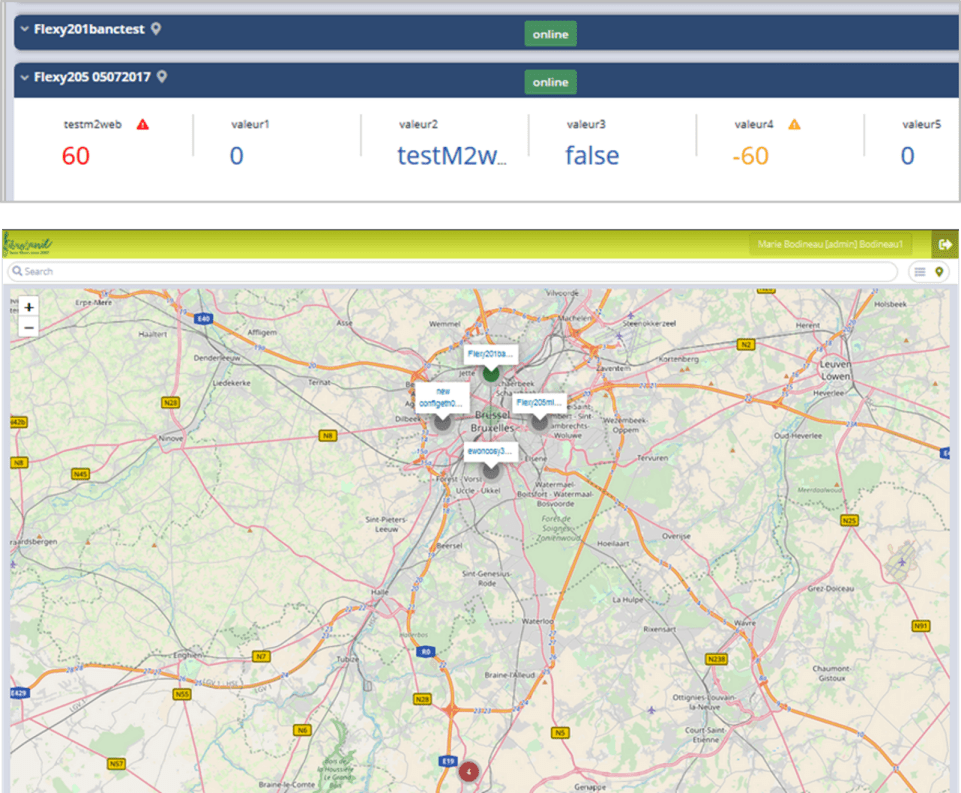

- KPI indikatori mogu se pregledavati na listi povezanih mašina u M2Web interfejsu ili na mapi, gde se vidi gde se mašina nalazi.
- KPI rešenje moguće je jednostavno uspostaviti – u namenskom konfiguratoru odaberemo PLC TAGove koje definišemo kao KPI indikatore.
- KPI indikator može da se prikazuje kao brojka, postotak ili kao reč, i u različitim bojama (crvena, narandžasta i plava).
- Boje KPI indikatora (crvena, narandžasta i plava) vezane su na intervale između četiri granične vrednosti koje odredimo za pojedinačni PLC TAG.
- Menjanje KPI indikatora je jednostavno - uz nekoliko klikova u VEB konfiguratoru možemo da menjamo i dopunjavamo pojedinačni KPI.
- KPI indikatore možemo pregledavati u VEB brovzerima - takođe na pametnim telefonima i PC tabletima.
Osnovne karakteristike modema Ewon Flexy za uspostavljanje KPI indikatora
Bogate funkcije u kompaktnom obliku
- Ewon Flexy 205 je modem koji nudi daljinski pristup mašinama i daljinsko prikupljanje podataka sa udaljenih mašina.
- U osnovu modem Flexy ima 4 Ethernet ulaze za spajanje u internetnu mrežu, za spajanje s uredjajem (PLC/HMI) i za konfigurisanje preko Ethernet kabla.
- Modem je modularan, na raspolaganju su dva mesta za kartice za proširenje.
- Povezivanje na internet moguće je preko Ethernet žičane veze i WiFi-ja u lokalnu mreži, kao i preko GSM mreže.
- Ugrađeni OPC Server nudi instant integraciju spojenih mašina u nivoe menadžmenta.
- Ugrađene funkcije: 1. VPN daljinsko povezivanje, 2. daljinsko prikupljanje podataka, 3. pregledavanje KPI indikatora, 4. alarmna obaveštenja, 5. Web HMI kontrolni paneli, 6. istorijsko zapisivanje i napredne funkcije podataka, i 7. ugrađeni OPC Server.

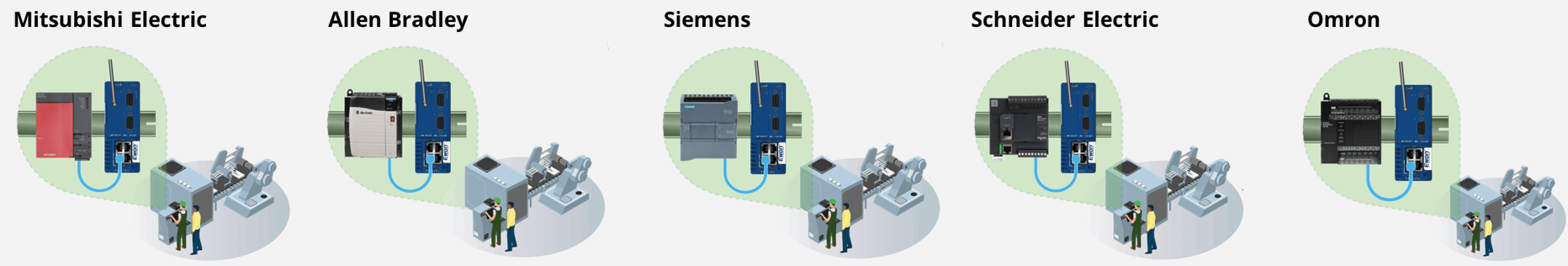

Ewon Flexy podržava PLC kontrolere i HMI panele svih poznatih globalnih proizvođača
Od Mitsubishi Electrica, Siemensa, Omrona i Schneiderja, do Beckhoffa, ABB i Weinteka.
Ugrađeni drajveri omogućavaju prikupljanje TAGova iz registrara PLC kontrolera različitih proizvođača što nudi brzu integraciju opreme. Dodatno programiranje i kode nisu potrebne. Podrška za Mitsubishi Electric, Siemens, Omron, Allen Bradley, Schneider, Hitachi, ABB, Vipa, ODVA, Modbus, Weintek, Beckhoff, B&R, Crouzet i ostale brendove. Ewon Flexy spaja se pomoću ugrađenih drajvera direktno u registar PLC kontrolera.
Fleksibilni načini spajanja sa uredjajem ili sa internetom
- 4G GSM kartica za spajanje u internetnu mrežu.
- Gde žičano ili WiFi spajanje preko lokalne mreže nije moguće.
- WiFi kartica za spajanje u internetnu mrežu.
- Gde žičano spajanje nije moguće zbog težeg pristupa i gde lokalna mreža nije na raspolaganju.
- IO kartica za spajanje uredjaja i modema Ewon Flexy.
- Za digitalizaciju mašina koje nemaju PLC kontrolera ili HMI panela.
- Kartica sa serijskom komunikacijom za spajanje uredjaja i modema Ewon Flexy.
- Podrška za PLC kontrolere i HMI panele s RS-232, 422 i 485 komunikacijom.
- Ethernet kartica za uredjaje s Ethernet komunikacijom.
- MPI kartica za uredjaje s MPI komunikacijom.
- USB kartica za spajanje s diagnostičkim uredjajima.
Napredni KPI indikatori

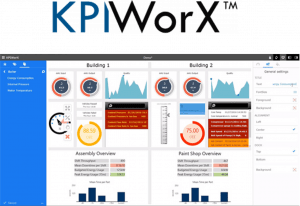

Modul KPIWorX u sklopu ICONICS SCADE nudi uspostavljanje kontrolnih ploča prema željama korisnika. KPIWorX omogućuje bogatu vizuelizaciju procesa preko KPI indikatora. Namenjeno za srednje i velike proizvodne kompanije i sve vrste infrastrukturnih objekata.
- Neovisna konfiguracija kontrolnih panela prema željama korisnika.
- Pregledavanje kontrolnih panela i KPI indikatora na PC tabletu, mobilnom telefonu, Apple satu i ostalim platformama, kao i izrada i distribucija izveštaja prema željama korisnika.
- Na raspolaganju su moćni analitički alati.
- Povezani uređaji u KPIWorX alatu nude jednostavno upravljanje i navigiranje sredstava u realnom vremenu.
- ICONICSov korisnički interfejs i bogata biblioteka industrijskih simbola omogućavaju korisniku prijateljsko kreiranje bilo kakvih kontrolnih panela - takođe u drag-and-drop tehnologiji.
KPI WorX - poslovna inteligenca prema željama korisnika

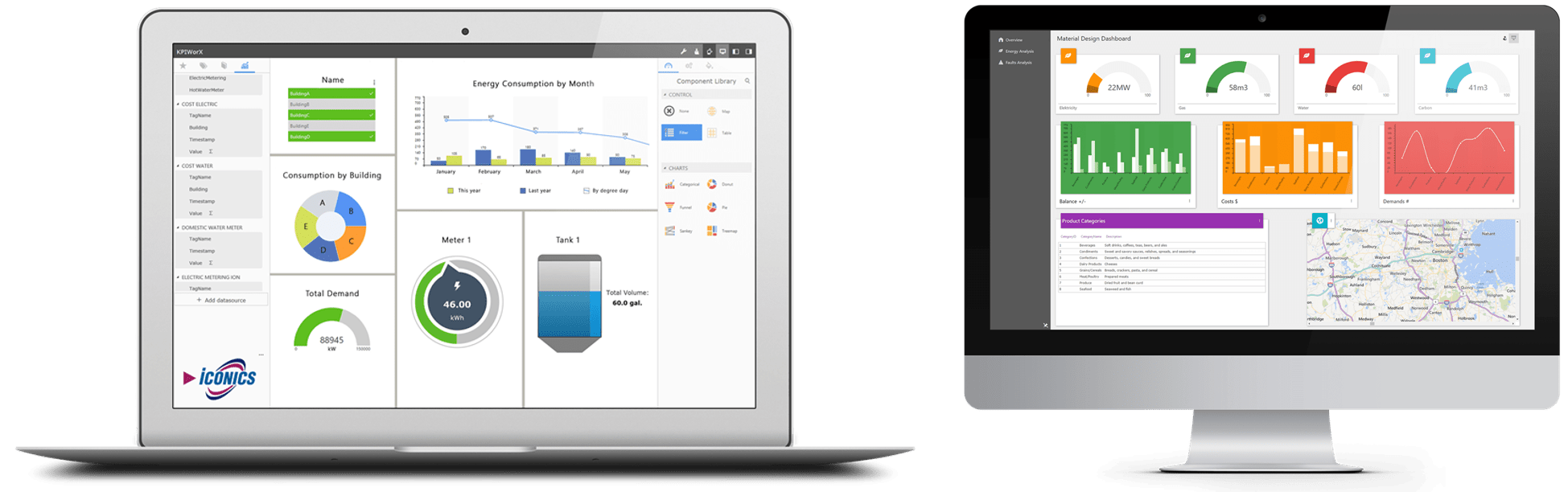

KPIWorX samoposlužni kontrolni paneli koriste najintuitivnije i korisniku prilagođene karakteristike za smanjenje vremena koje je potrebno za kreiranje i konfigurisanje. Sa poboljšanim korisničkim iskustvom i interfejsom, napredna analiza dostupna je preko novih „Business Intelligence“ alata. Potonji uključuju filtere, mape, tabele, navigacione menije i razne karte.
Više o ICONICS SCADI

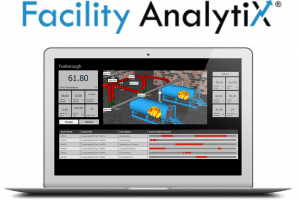

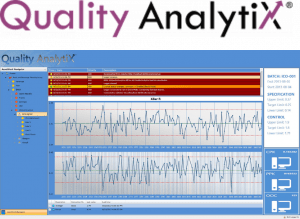

Iconics nudi napredna 2D i 3D SCADA rešenja za vse vrste proizvodnje i za sve vrste objekata (od proizvodnih pogona do tunela, mostova i bolnica). Na raspolaganju su različiti moduli za različite potrebe vizuelizacije.
Koncept vizuelizacije s Iconics SCADOm:
- Iconics SCADA bazirana je na različitim modulima.
- Osnovni SCADA modul je GENESIS64 koji uključuje OPC, BACnet, Modbus i tehnologije za standardne baze podataka, kao i povezanost za razne proizvodne procese, zgrade i poslovne sisteme.
- Ostali moduli su namenski prema vrsti aplikacije, potrebnoj analitici i prikazu prikupljenih podataka.
Kliknite za više informacija na module ispod.
Razmišljate o SCADA vizuelizaciji?
Kod nas nudimo kompletan aplikativni i tehnički suport. Za vaše procese možemo izraditi aplikativni DEMO prikaz vaših procesa. Zajedno sa sertifikovanim ICONICS sistem integratorima nudimo izradu SCADA projekata po principu ključ u ruke. Kontaktirajte nas preko info@rbt-technologies.rs za više informacija.
